M U L T I P A C K
2 0 0
Verpackungsmaschine
für Stückware

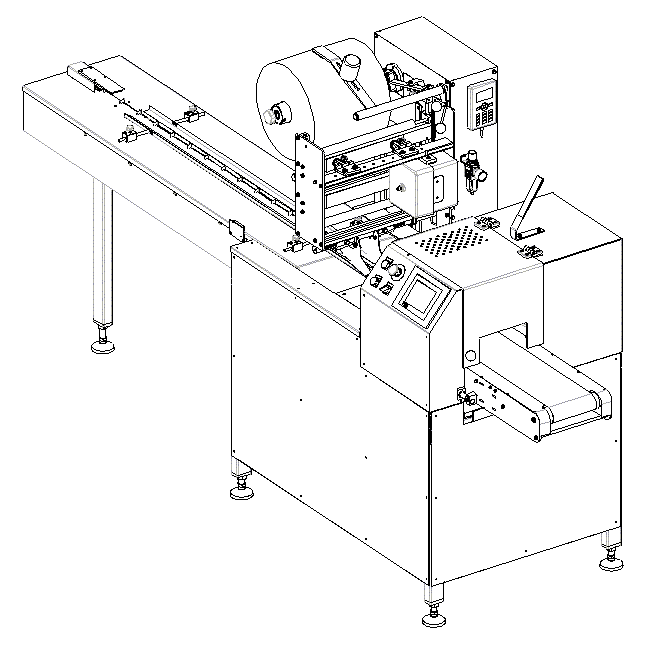

Die

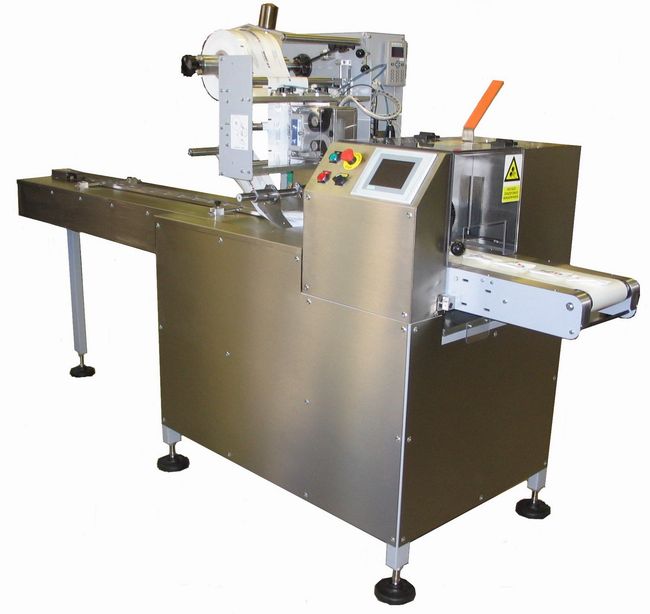

Verpackungsmaschine für Stückwaren Typ MULTIPACK 200F
ist eine kontinuierlich arbeitende Einrichtung mit waagerechter Anordnung in
rostfreier Ausführung, die sich für die Verpackung von beliebigen Waren
eignet, die eine regelmäßige Form und eine entsprechende Steifheit besitzen.
Waren von ungenügender Steifheit können mit Hilfe der Maschine ebenfalls
verpackt werden, wenn sie auf eine Unterlage oder in eine Schachtel gelegt
werden. Als Beispiel sollen nur einige Verwendungsmöglichkeiten erwähnt
werden: Süß- und Backwaren (Schokoladenriegel, Waffeln, Brotwaren, Feinbackwaren,
Quarktaschen, Marmeladenkuchen, Biskuitrollen usw.), Milchwaren
(Quarkschokoladenriegel, dosierte Käsescheiben). Textilwaren
(Hemden, Handschuhe, Wischtücher), sonstiges
(Abwasch-Schwämme, Alu-Fix-Folie, Isolierbänder).
|
Technische
Daten
|
|
|
| Verpackungsleistung |
20-150
Stück / min
|
| Warenabmessungen |
Länge
60-300 mm
Breite
20-140 mm
Höhe
5-50 mm
( Beim
Zusammentreffen von mehreren Grenzabmessungen ist die Durchführbarkeit
der Verpackung einzeln zu beurteilen ) |
| Verpackungsmaterial Breite |
max.
450 mm |
| Spulendurchmesser |
d
76 x
d 350 mm |
| Verpackungsmaterial |
BOPP (Polypropylen), versehen mit durchgehender oder
Fotozeichengrafik, schweißbares Papier, Alufolie,
Kaltschweißfolie mit einer Dicke von 20-50 Mikron |
| Masse |
450
kg |
| Leistungsbedarf |
4kW
– 3x400/230V–16A |
| Antrieb |
AC
servomotoren
mit Getriebe |

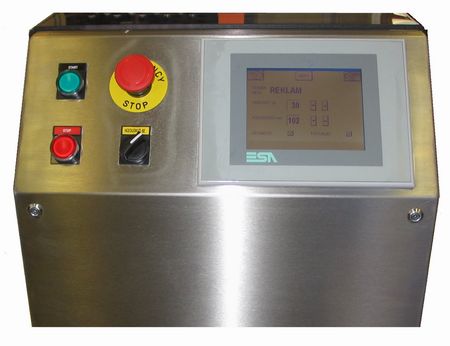

| Steuerung |
PLC mit
Bildschirm |
|
|
|
|
|
Die
Steuerung ermöglicht folgendes:
-
Überwachung
der Maschine – Regelung der Fotosignale, Regelung der Temperaturen,
Fehlerüberwachung und -beseitigung
-
Schnelle
Umstellung der Maschine – Speicherung, Anzeige der Einstellwerte,
automatische Einstellung der Parameter (Taktzahl, Zuglänge,
Temperaturen, usw. )
-
Tagebuchführung
über die Produktion – Betriebszeit, Warenmenge,
Verpackungsparameter
-
Einfache
Bedienung – durch eingeübtes Personal ohne Fachausbildung
|
|
|
|
|
|
|
Ergänzungsmöglichkeiten
-

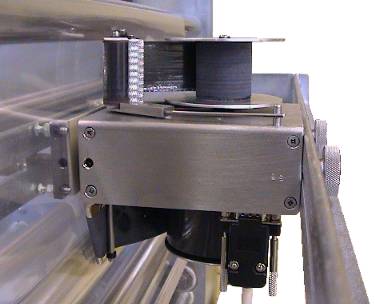

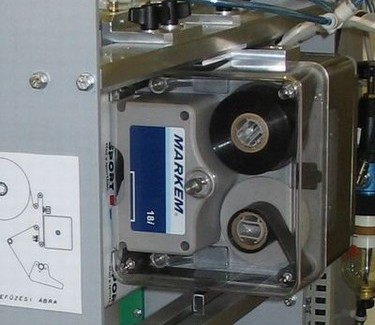

Das
verpackte Produkt wird durch eine Pigmentfolien-Druckvorrichtung oder
durch Thermotransfer-Direktdrucker oder Tintenstrahldrucker mit
Vermerken (z.B. mit Datum) versehen.
-
Die
Maschine kann auch für eine Verpackung in Inertgas, für die Zugabe
von Alkohol, anwendbar gemacht werden.
-
Die
Handbedienung der Maschine kann durch ein halbautomatisches
Aufgabeband, ein Speisermagazin ersetzt werden (zur Erreichung einer höheren
Leistung), bzw. die Maschine kann auch automatisch betrieben werden:
in eine technologische Produktionskette eingebunden wird das Produkt
vom Förderband übernommen und der Maschine zugeführt; die Abnahme
kann z.B. mit einer Sammelverpackung (Zählung) verbunden werden.
|

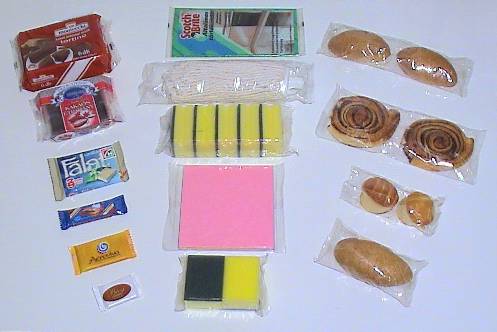

Einige
Verwendungsmöglichkeiten

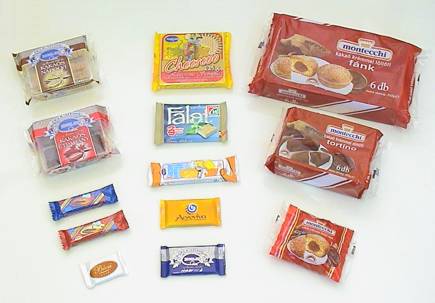

Süßwaren

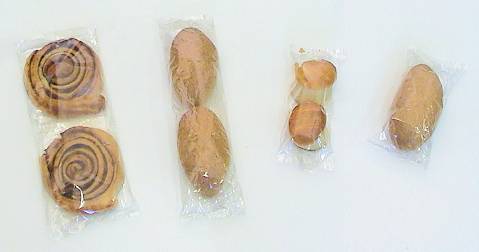

Backwaren

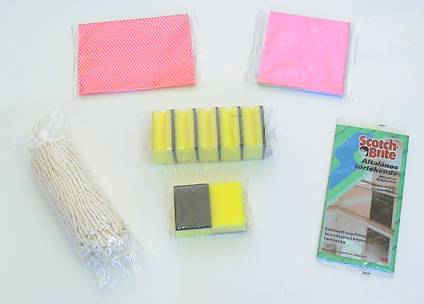

Sonstiges, z.B. Textilwaren
Die
Qualität der Entwicklung
und Fertigung ist mit Computer unterstützt.
