Pigmentfóliás dátumozó berendezés
A berendezés a szakaszos mozgású vagy folyamatos mozgású, de időszakosan megállított csomagolóanyagot / terméket az előre meghatározott helyen pigmentfóliából hőnyomatos jellel látja el.
Műszaki adatok
| fő méretei | 130 x 112 x 100 mm |
| karaktermérete | 4 mm |
| nyomtatása | 10 karakter ( 8+2 fél karakter ) |
| fűtése | 15 W / 24 VAC |
| hőfoka ( szabályozott ) | 115 - 150 °C |
| felfűtési ideje | ~ 3 - 5 perc |
| maximális ütemszám | 200 / perc |
| pigmentfólia ( UFS 90 ) | átm.25 x átm.65 x 25-30 |
Két fő részből áll : a nyomtató mechanizmus és a vezérlő elektronika

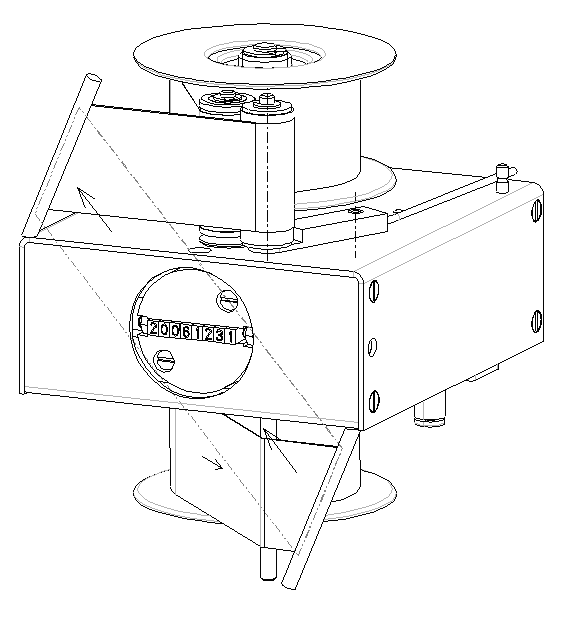

Nyomtató mechanizmus
Közrefogja a csomagolóanyagot : egyik oldalon helyezkedik el a fűthető bélyegző és a pigmentfólia, másik oldalon a bélyegző gumipárnája. A bélyegző a csomagolóanyag haladási irányára merőlegesen eltolható és a kívánt helyzetben rögzíthető, így a csomagolóanyagon egy ütemen belül tetszőleges helyen végezhető el a nyomtatás.
A bélyegzés lehet függőleges vagy vízszintes - a számtartó fej elhelyezésétől függően. A nyomtató karakterek a készülék levételével, a számtartó fej lecsavarásával ( vagy anélkül ), a hernyócsavar oldásával cserélhetők.
A nyomtatást egy pneumatikus henger végzi, amely visszajárásakor a pigmentfólia szükséges előhúzását is biztosítja.
A pigmentfólia leengedése fékezett – a bobinatárcsa tengelyén elhelyezett nyomórugó állításával.
A nyomtatási kép beállítását a gumipárna közelítésével, hossz és keresztirányú döntésével lehet végrehajtani. A pigmentfólia feszességét a letekercselő fékezésével, helyzetét a bobinatartó tárcsák állításával és a ferde vezetőcsapok jusztírozásával lehet állítani.
Nyomtató elektronika
A nyomtatás vezérlését és a hőfok szabályzását a készülékben elhelyezett elektronika ( mikro-vezérlő ) végzi. A bemenet optocsatolós kialakítású. A nyomtatást NPN, vagy PNP kimenetű érzékelő, 12-24V-os jel, vagy kontaktus indíthatja, zárásra, bontásra is, igény szerinti beállítással. A nyomtatás hőfokát és maximum ütemét kívülről lehet állítani DIP kapcsolókkal, ha szükséges. Az új beállítások csak ki-bekapcsolás után lépnek érvénybe. A kapcsolók beállítását a kezelési leírásban lévő táblázat adja meg.
A készülék működtetéséhez indítójel szükséges ( mikrokapcsoló, induktív-kapcsoló, stb. ), felfogása : a géphez illesztett keretre, a nyomtatás célszerűen a keret gumipárnájára történik.
